產品簡介:
100D定水位閥是我單位工程技術人員參照國內外同類型的先進產品進行設計和制造的。閥體采用了全通道流線型設計，流體阻力小，流量大，密封效果好。由于在主閥上配裝上了導管系統，利用水力操作，可自動控制水塔或水池的液面高度，保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水。
工作原理：
當管道從進水端進水使水位達到高水位時，浮球?qū)чy打開進入主閥的控制通道，控制室內的壓力增大，使主閥關閉。當水位下降到低水位時，浮球?qū)чy關閉進入主閥的控制通道，并使控制室與大氣相通，控制室內不能形成壓力，則進入主閥盤下面的進口壓力將主閥托起，打開主閥盤向水箱或水池大量供水。
安裝與調節：
1、主閥應水平安裝于水池或水塔的進水管上；
2、安裝前要徹底清除管道內的雜物。安裝時要注意主閥體外的水流標志箭頭，依方向安裝；
3、主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修；
4、試水時，要時慢慢開啟主閥前的閘閥，主閥應正常向水箱內供水。此時如用手托起浮球，主閥會隨之關閉，如果主不能隨之關閉，說明主閥下有雜物將閥盤墊起使閥盤不能密封，清除雜物后再試；
5、主閥進口處的導閥要2～3個月清洗一次6、浮球?qū)чy與主閥的實際安裝如下圖所示

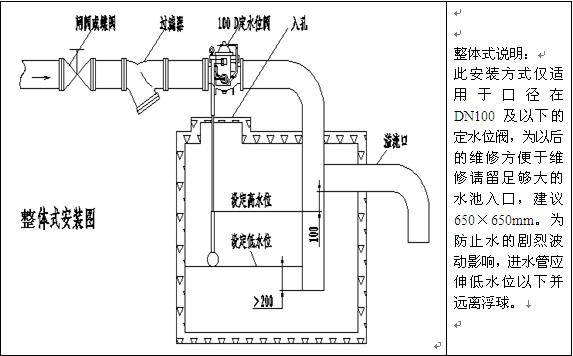

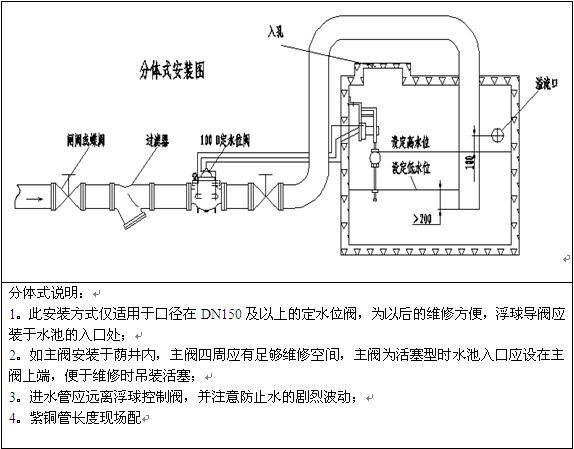

安裝示意圖：本閥安裝方式有兩種：整體式安裝和分體式安裝
產品參數:

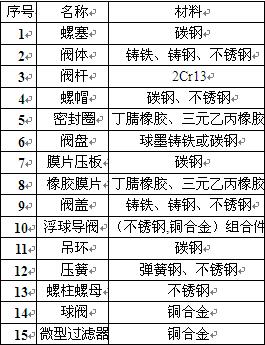

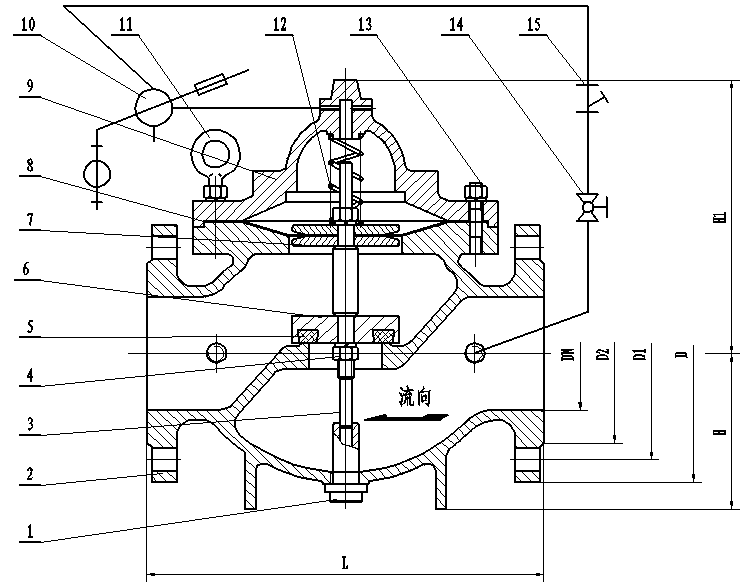

該閥由主閥、球閥、浮球?qū)чy、過濾器等組成，如下圖所示：

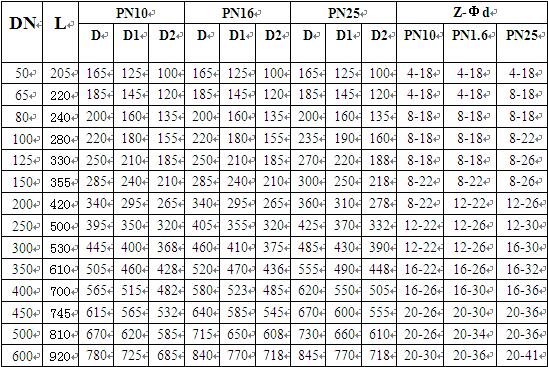

主要外形尺寸：

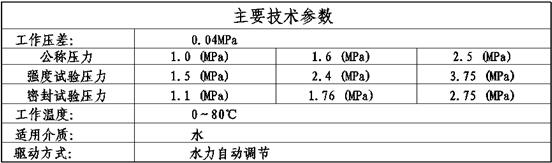

主要技術參數：
