一、產品簡介
本廠生產的多功能水泵控制閥分隔膜型、活塞型兩大類。依城鎮建設行業標準：《多功能水泵控制閥》CJ／T167-2002設計制造。每類產品中都由一個主閥及導閥、配管、管件等組成。根據使用目的、功能及場所的不同，只需通過改變導閥及配件的安裝管路，形成一個完整的控制系統，就可以得到性能要求不同的各種閥門。多功能水泵控制閥JD745X隔膜型是本企業開發的新產品之一（見簡圖）。該閥能夠調控開啟、關閉速度，在系統運行中能起到逆止、消水錘、保護水泵、電機、管路的作用。
二、用途
安裝在市政、建筑、鋼鐵、冶金、石油、化工、煤氣（天然氣）、食品、醫藥、電站、核電等領域的取水、送水、潛水、污水泵房及石油、化工流體的輸送系統中，融電動閥、止回閥和水錘消除器三種設備的功能于一體，能有效地提高系統安全可靠性，滿足系統自動化控制要求。
三、工作原理及特點：
多功能水泵控制閥安裝在系統管線上或水泵出口端，正常運行中，進口端介質推動閥盤上移，同時介質通過流量控制器進入中腔，使閥門迅速打開；停止運行時，出口端介質通過調節閥進入上腔，使驅動裝置下移帶動大、小盤向下運動，快速或緩慢關閉閥門，防止介質倒流�！∑涮攸c(diǎn)如下：
1、安全可靠性高。具有速閉、緩閉以及吸消除水錘措施，而且動作完全聯鎖，不會產生誤動作。
2、無需操作控制。當水泵啟停時，巧妙地利用閥門兩端的介質及其壓力差作為驅動介質和控制動力，使閥門自動按水泵操作規程的要求進行動作。
3、無需專業調試。閥門動作不受液位高差和出水壓力以及水泵流量變化的影響，適應范圍廣。
4、基本無需維修，壽命長。
5、節能效果明顯。利用進口端的壓力進入膜片下腔支撐膜片壓板及閥桿的重量，阻力損失小。
四、注意事項(水泵的壓力一定要大于閥門出口的壓力)
1、系統運行前應檢查主閥上導閥、配管、管件是否嚴密完整無損。
2、導閥及配管上的控制閥動作是否靈敏。
3、系統運行一段時間后要進行管路維護。
4、最佳安裝方式為水平安裝（即閥蓋向上）。
5、安裝前仔細檢查介質流向，避免安裝錯誤。
6、管路應清理干凈閥前安裝過濾器，防止雜質影響產品性能，及損壞產品。
7、環境溫度在0℃以下時，要做好，保溫工作。
8、小過濾器要定期清洗。
9、安裝應有足夠的空間，在止回閥后要安裝控制閥見安裝示意圖。
五、故障排除
|
現象
|
檢查內容
|
檢查方式
|
處理方式
|
|
增大壓力
|
1、壓力過低
|
觀察壓力是否過大
|
增大壓力
|
|
2、頂上調節桿是否退出
|
|
交調節桿開啟
|
|
3、調節閥3、12（活塞型3、13）是否打開
|
|
打開調節閥
|
|
4、管路是否堵塞
|
下管路
|
將堵塞物取出
|
|
|
1膜片或O型圈是否損壞
|
打開上蓋取出膜片或活塞
|
更換膜片或O型圈
|
|
主閥關不嚴
|
2、活塞過緊
|
|
下調節桿使活塞活動后再上調復位
|
|
3、調節閥3、12（活塞型3、13）是否打開
|
|
打開調節閥
|
|
4、回水壓力是否過低
|
觀察壓力是否低于工作壓力
|
|
六、安裝示意圖
1、調試時先打開試調節閥3、12（活塞型3、13）。
2、啟泵觀察閥門進出壓力是否正常。
3、停泵觀察水錘是否過大，水泵是否倒轉。
4、如水錘過大則適當關小調節閥3、12（活塞型3、13）。
5、如水泵倒轉則適當開小調節閥3、12（活塞型3、13）。
產品參數:
主要性能參數：
|
公稱壓力（MPa）
|
殼體試驗壓力（MPa）
|
密封試驗壓力（MPa）
|
最低動作壓力（MPa）
|
緩閉時間（S）
|
適用溫度（℃）
|
適用介質
|
|
1.0
|
1.5
|
1.1
|
≥0.05
|
3-120（可調節）
|
0-80℃
|
水、
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
|
10
|
15
|
11
|
|
水泵最高反轉速度
|
≤1.2倍水泵額定轉速
|
|
水錘峰值
|
≤1.3倍水泵出口額定壓力
|
結構形式

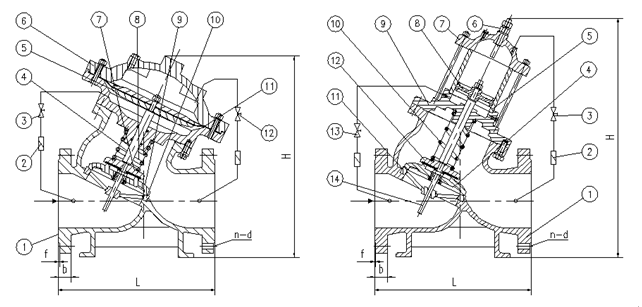

該閥主要分二種形式：隔膜式、活塞式。由主閥、調節閥、導管、過濾器等組成。如圖：
|
9
|
|
缸套座
|
鑄鐵、鑄鋼、球墨鑄鐵
|
|
8
|
|
活塞
|
碳鋼、丁腈橡膠
|
|
6
|
|
調節桿
|
不銹鋼
|
|
5
|
|
缸套
|
不銹鋼
|
|
|
11
|
膜片座
|
鑄鐵、鑄鋼、球鐵
|
|
11
|
10
|
閥座
|
鑄鐵、鑄鋼、不銹鋼
|
|
4
|
9
|
大閥盤
|
碳鋼
|
|
10
|
8
|
彈簧
|
不銹鋼
|
|
12
|
7
|
緩閉閥板
|
鑄鋼
|
|
|
6
|
上閥蓋
|
鑄鐵、鑄鋼、球鐵
|
|
7
|
5
|
膜片及壓板
|
丁腈橡膠、碳鋼
|
|
14
|
4
|
閥桿
|
不銹鐵
|
|
3、13
|
3、12
|
調節閥
|
銅、不銹鋼
|
|
2
|
2
|
過濾器
|
銅、不銹鋼
|
|
1
|
1
|
閥體
|
鑄鐵、鑄鋼、球墨鑄鐵
|
|
活塞式
|
隔膜式
|
零件名稱
|
材 質
|
|
序號
|
