產品簡介:
產品簡介
該產品是我公司工程技術人員通過引進新技術，制造工藝及結構的改進，達到了國際同類型產品的先進水平。閥體采用了全通道流線型設計，流體阻力小，流量大，在傳動方式上采用了水力操作，即利用管路中的水壓自動操作主閥瓣上上下移動，控制主閥口開度，主閥安裝在送配水管路控制流量的管線中，可先設定閥門上部向導調節閥某一固定流量，就可使通過主閥的流量保持不變，即使主閥的上游壓力發生變化，也不會影響�？傊摦a品是給水、消防系統及工業給水系統的理想產品。
結構形式

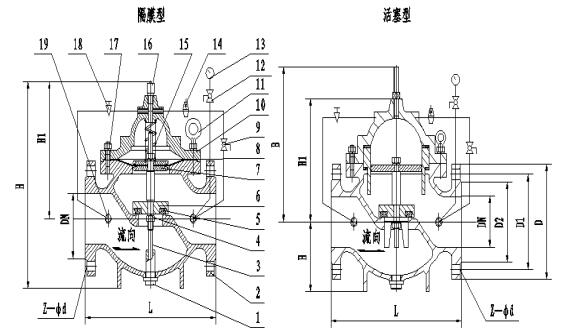

該閥由主閥、導閥、向導閥、針形閥、微型過濾器和壓力表等組成。由于導閥、針形閥和壓力表等要用導管與之相連接，所以統稱為導管控制系統，由于不同管徑的需求，可分為隔膜式和活塞式，如下圖所示。
工作原理
當主閥進口端水壓分別進入閥體及控制室（參看結構圖），且主閥外部之球閥9同時關閉，此時此主閥處于全閉狀態。當主閥外部之球閥9全開后，此時控制室內水壓全部排到下游低壓區時，此時主閥呈現全開狀態。調節主閥外部之球閥9開度，使水流經過針形閥18與球閥9之水流達到平衡，此時主閥處于浮動狀態。
流量控制閥是利用水流通過導管和針形閥18進入主閥控制室的壓差。借助調正導閥14的彈簧控制閥門開度，并且調節主主閥上部向導調節閥16使主閥口保證設定開度，使管線中的流量不超過某一設定值。即使上游壓力發生變化，也不會影響下游的壓力。
安裝與調節
1. 主閥應水平臥式安裝，安裝前要徹底清除管道內的雜物。要注意主閥體外的流向標示箭頭，依方向安裝，安裝后應確保沒有管路應力作用在閥體及閥內部件上。
2. 主閥要裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于維修。
3. 導閥與導管系統已于出廠前裝配和調整完畢，如導閥出廠設定壓力值不適合現場要求，可通過擰緊或放松導閥上端的螺釘來調節，順時針擰動螺釘為增加壓力，逆時針方向擰動螺釘為減小壓力，調節好后擰緊螺母。
4. 主閥上部向導調節閥，可通過擰緊或放松調節閥上端調節螺桿來調節，順時方向擰動螺桿為減小開度，反之為增加開度。
5. 主閥上過濾器要定期清洗。
6. 通水前要徹底沖洗管路系統。
7. 對重要給水系統應安裝旁通閥。
主閥維護說明
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內部零件損壞時，請按下列指示進行拆卸。（注：主閥內一般易損耗品為膜片及密封墊，其它內部金屬甚少損壞。）
1. 先將主閥前后閘閥關閉。
2. 將主閥蓋上的配管接頭螺絲松開，閥內壓力泄掉。
3. 將所有螺絲取下，包括控制管路中的必要銅管和螺帽。
4. 取下閥蓋和彈簧。
5. 將軸芯、膜片（活塞）等取下，切勿損傷膜片。
6. 將以上各項東西取出后檢查膜片及密封墊是否損壞，如無損壞請勿再分解其內部零件。
7. 如發現膜片或密封墊有損壞，請將軸芯上螺帽松脫，逐件分解出膜拜片或密封墊，取出后重新換上新的膜片或密封墊。
8. 詳細檢視主閥內部閥座，軸芯是否有損壞，若有其它雜物在主閥內部將其清理。
9. 依反向順序將更換后零件組合，裝好主閥，注意閥門不能有卡阻現象。
10. 請參考安裝操作順序重新使用，謝謝合作！典型安裝圖如下圖：
