產品簡介:
YQ98004型過濾活塞式緩閉止回閥產品介紹
YQ98004型過濾活塞式緩閉止回閥安裝在自來水廠及高層建筑給水系統，以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。一閥兼具電動閥，逆止閥和水錘消除器，可以有效地提高供水系統的安全可靠性，當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開關。當水泵停止工作時，活塞在回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉，平穩可靠，消除壓力余波。
YQ98004型過濾活塞式緩閉止回閥特點
1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕。

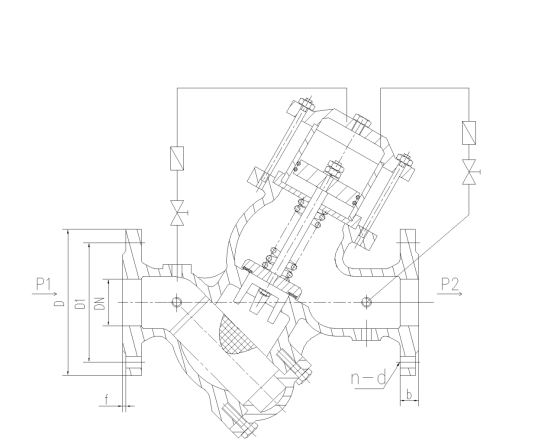

YQ98004型過濾活塞式緩閉止回閥主要結構
YQ98004型過濾活塞式緩閉止回閥零件材料表
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥座
|
鑄鐵、鑄鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
活塞
|
不銹鋼+丁腈橡膠
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
YQ98004型過濾活塞式緩閉止回閥主要技術參數
|
公稱壓力
|
1.6 MPa
|
2.5 MPa
|
|
強度試驗壓力
|
2.4 MPa
|
3.75 MPa
|
|
密封試驗壓力
|
1.76 MPa
|
2.75 MPa
|
|
使用溫度
|
0-80℃
|
|
環境溫度
|
-30-350℃
|
|
適用介質
|
水
|
|
緩閉時間
|
3-60秒可調
|
|
最低動作壓力
|
≥0.07 MPa
|
YQ98004型過濾活塞式緩閉止回閥閥體長度尺寸
|
口徑DN
|
長度L
|
|
50
|
285
|
|
65
|
285
|
|
80
|
360
|
|
100
|
380
|
|
125
|
425
|
|
150
|
480
|
|
200
|
660
|
|
250
|
730
|
|
300
|
750
|

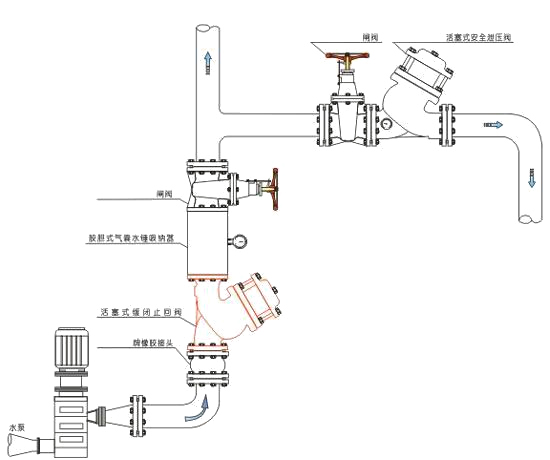

YQ98004型過濾活塞式緩閉止回閥安裝示意圖
