產品簡介:
一. 過濾活塞式減壓閥概述：
過濾活塞式減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉�？刂剖彝Ｖ古潘�，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。出口壓力不因進口壓力變化而改變，亦不因主閥出口流量的變化而改變，安全可靠地將出口壓力維持在設定值上
二.過濾活塞式減壓閥特點：
1，過濾活塞式減壓閥減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長。
2，過濾活塞式減壓閥可用于生活給水、消防系統及工業給水系統
三. 主要結構
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥座
|
鑄鐵、鑄鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
活塞
|
不銹鋼+丁腈橡膠
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
四. 主要技術參數和主要零件材料：
|
公稱壓力（MPa）
|
1.6
|
2.5
|
|
公稱通經（mm）
|
40 50 65 80 100 150 200 250 300
|
|
強度試驗壓力（MPa）
|
2.4
|
3.75
|
|
密封試驗壓力（MPa）
|
1.76
|
2.75
|
|
使用溫度
|
0-100℃
|
|
環境溫度
|
-30-350℃
|
|
適用介質
|
水
|

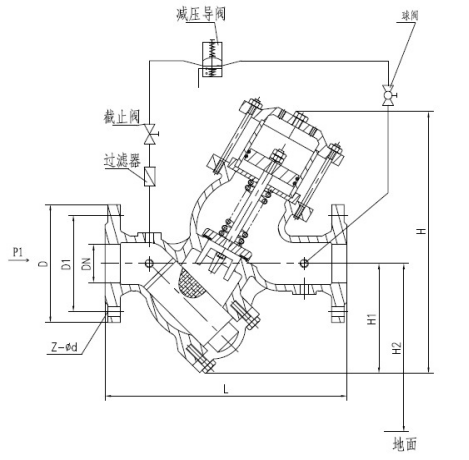

五.過濾活塞式減壓閥外形及連接尺寸：
|
DN
|
D
|
D1
|
n-Φ
|
L
|
|
1.0
|
1.6
|
2.5
|
1.0
|
1.6
|
2.5
|
1.0
|
1.6
|
2.5
|
|
50
|
165
|
165
|
165
|
125
|
125
|
125
|
4-18
|
4-18
|
4-18
|
285
|
|
65
|
185
|
185
|
185
|
145
|
145
|
145
|
4-18
|
4-18
|
8-18
|
285
|
|
80
|
200
|
200
|
200
|
160
|
160
|
160
|
8-18
|
8-18
|
8-18
|
360
|
|
100
|
220
|
220
|
235
|
180
|
180
|
190
|
8-18
|
8-18
|
8-22
|
380
|
|
125
|
250
|
250
|
270
|
210
|
210
|
220
|
8-18
|
8-18
|
8-26
|
425
|
|
150
|
285
|
285
|
300
|
240
|
240
|
250
|
8-22
|
8-22
|
8-26
|
480
|
|
200
|
340
|
340
|
360
|
295
|
295
|
310
|
12-22
|
12-22
|
12-26
|
660
|
|
250
|
395
|
405
|
425
|
350
|
355
|
370
|
12-26
|
12-26
|
12-30
|
730
|
|
300
|
445
|
460
|
485
|
400
|
410
|
430
|
12-26
|
12-26
|
16-30
|
750
|
|
350
|
505
|
520
|
555
|
460
|
470
|
490
|
16-26
|
16-26
|
16-32
|
810
|
|
400
|
565
|
580
|
620
|
515
|
525
|
550
|
16-30
|
16-30
|
16-36
|
860
|
