產品簡介:
當給水管中壓力超過泄壓閥額定壓力時,泄壓閥開啟,防止管線及設備因超壓而損壞,可用于高層建筑消防測循環系統之泄壓用,以防止水壓過高造成系統危險
本泄壓閥廣泛用于給排水、消防、電廠等行業的水管道中，可對壓力波動快速反應和快速泄放，防止壓力急劇增高而損壞管道及設備。
泄壓閥主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置。并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長。
該閥是我公司工程技術人員參照美國、法國和國內同類型的先進產品進行設計和制造的。在傳動方式上采用了水力操作并能自動控制。閥體采用了流線型設計，內部水頭損失小。該閥的主要特點是即可以作泄壓閥，又可以作持壓閥。作泄壓閥時可將給水管中超過向?qū)чy安全設定值之壓力釋放，并維持管中壓力于一安全設定值以下，以防止管中高壓或突壓毀損管線或設備，可用于高層大樓消防測試循環系統以及其它給水系統之泄壓用，以防止水壓過高造成系統危險，作持壓閥時可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區的壓力，總之該產品是用于供水系統理想產品。

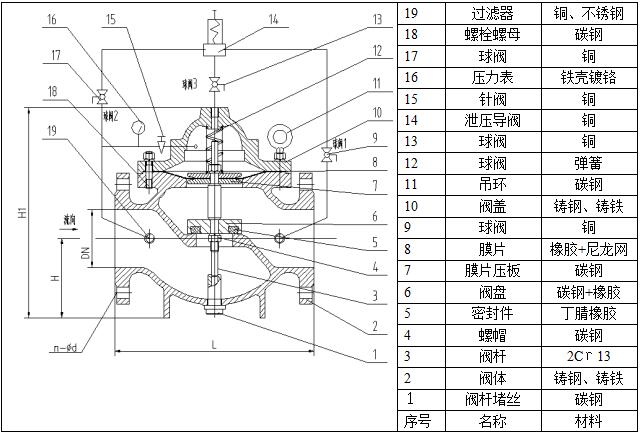

該閥由主閥、導閥、針閥、球閥、壓力表等組成，由于導閥導閥、針閥、球閥和壓力表等要用導管與閥相連接，所以統稱為導管控制系統，如下圖所示：
工作原理及用途：
作泄壓閥用時，主閥安裝于泄水旁路，即主管道并連安裝。當上游壓力逐漸上升超過導閥14設定值勤以下時，主閥才緩慢關閉，避免了水錘的發生，保證了管線的安全。作泄壓閥主要用于消除因流量供大于需而逐漸增大的過高壓力，如消為栓系統的消防初期、自動噴淋以及各種給水系統的水泵出口處。
作持壓閥用時，主閥安裝于主管路上。即主管道串連安裝。只要主閥上游的供水壓力低于導閥14的設定值時，主閥就處于關閉狀態。當主閥上游的供水壓力超過導閥設定值時，主閥才會打開，向主閥下游供水，從而保證了主閥上游的供水壓力。主要用于維護城市干管最低供水壓力，特別是發生火災時，可防止支管用戶過度抽水降壓。
安裝和調節（打壓時注意：1。針形閥打開，2。三個球閥關閉）
1.主閥最佳安裝方式是水平安裝，閥蓋朝上，其它安裝方式也能達到使用功能，安裝前要徹底清除管道內的雜物。要注意主閥體外的流向標志箭頭 遵循方向安裝。安裝后應確保沒有管道應力作用在閥體及閥內部件上。
2.主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修。
3.調壓前，先把針閥15打開，調壓時先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力，調好后鎖緊螺母。
4.通水前必須徹底沖洗管道。
5.微型過濾器18要定期清洗。

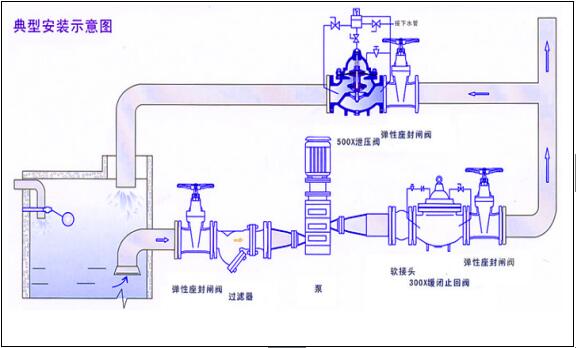

典型安裝圖如下圖：

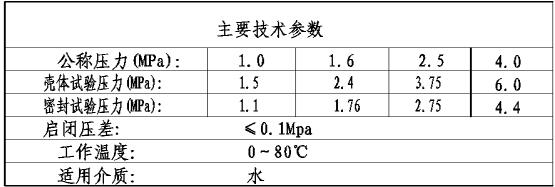

產品參數:
產品名稱 : 500X安全泄壓持壓閥
型號： 500X
口徑： 20～800MM
壓力： 1.0～2.5Mpa
材質： 鑄鐵，鑄鋼
安全泄壓持壓閥產品概述
產品型號規格：500X
壓力等級：PN10、PN16、PN25 隔膜式：DN20～800
