產品簡介:
一. 過濾活塞式電動浮球閥概述：
過濾活塞式電動浮球閥廣泛用于市政給排水、消防、工礦企業等行業的水池或水塔的進水管道中，作為水位自動閥。
二、過濾活塞式電動浮球閥工作原理
三、YQ98003過濾活塞式電動浮球閥主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥由浮球?qū)чy控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝、維護、調試、檢查方便，使用壽命長。性能可靠、強度高、動作平穩。關閉嚴密可靠，閥體采用流線型設計，流體阻力小，流量大；使用維護方便，主閥安裝在水池外面，調試檢驗方便，維修簡單。
三.過濾活塞式電動浮球閥特點：
1.關閉嚴密可靠。采用牢固的Q型環密封，利用液壓控制原理，使滑盤關閉與進水壓力成正比，密封可靠性高。
2.過流量大。閥體采用全通道流線型設計，流體阻力小，流量大。
3.運行安全。利用水力操作，可自動控制水塔或水池液面，液面控制準確度高。
4.使用維護方便。主閥安裝在水池外面，調試檢查方便，維修簡單。
四. 主要結構
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、球鐵
|
|
閥座
|
鑄鐵、鑄鋼、球鐵
|
|
閥瓣
|
碳鋼+丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
活塞
|
碳鋼+丁腈橡膠
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
五. 主要技術參數和主要零件材料：
|
公稱壓力（MPa）
|
1.6
|
2.5
|
|
公稱通經（mm）
|
40 50 65 80 100 150 200 250 300
|
|
強度試驗壓力（MPa）
|
2.4
|
3.75
|
|
密封試驗壓力（MPa）
|
1.76
|
2.75
|
|
使用溫度
|
0-80℃
|
|
環境溫度
|
-30-350℃
|
|
適用介質
|
水
|

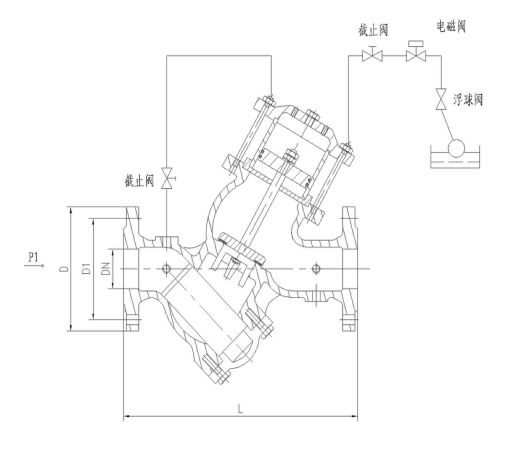

六.過濾活塞式電動浮球閥外形及連接尺寸：
|
DN
|
D
|
D1
|
n-Φ
|
L
|
|
1.0
|
1.6
|
2.5
|
1.0
|
1.6
|
2.5
|
1.0
|
1.6
|
2.5
|
|
50
|
165
|
165
|
165
|
125
|
125
|
125
|
4-18
|
4-18
|
4-18
|
285
|
|
65
|
185
|
185
|
185
|
145
|
145
|
145
|
4-18
|
4-18
|
8-18
|
285
|
|
80
|
200
|
200
|
200
|
160
|
160
|
160
|
8-18
|
8-18
|
8-18
|
360
|
|
100
|
220
|
220
|
235
|
180
|
180
|
190
|
8-18
|
8-18
|
8-22
|
380
|
|
125
|
250
|
250
|
270
|
210
|
210
|
220
|
8-18
|
8-18
|
8-26
|
425
|
|
150
|
285
|
285
|
300
|
240
|
240
|
250
|
8-22
|
8-22
|
8-26
|
480
|
|
200
|
340
|
340
|
360
|
295
|
295
|
310
|
12-22
|
12-22
|
12-26
|
660
|
|
250
|
395
|
405
|
425
|
350
|
355
|
370
|
12-26
|
12-26
|
12-30
|
730
|
|
300
|
445
|
460
|
485
|
400
|
410
|
430
|
12-26
|
12-26
|
16-30
|
750
|
|
350
|
505
|
520
|
555
|
460
|
470
|
490
|
16-26
|
16-26
|
16-32
|
810
|
|
400
|
565
|
580
|
620
|
515
|
525
|
550
|
16-30
|
16-30
|
16-36
|
860
|
