產品簡介:
產品簡介
100A角型定水位閥閥是一種用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。閥門控制靈敏度高，安全可靠，調試簡便，使用壽命長。
結構形式
該閥由主閥、閥桿、閥瓣、上蓋等組成。外部由球閥和浮球?qū)чy等組成。如下圖所示。
主要零件與材料
|
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
球鐵
|
6
|
球閥
|
不銹鋼
|
|
2
|
膜片
|
丁晴橡膠
|
7
|
彈簧
|
不銹鋼304
|
|
3
|
膜片壓板
|
碳鋼
|
8
|
針閥
|
不銹鋼
|
|
4
|
上蓋
|
球鐵
|
9
|
螺栓螺母
|
碳鋼
|
|
5
|
浮球?qū)чy
|
不銹鋼
|
10
|
閥桿
|
2Cr13
|
|
|
|
|
11
|
閥瓣
|
碳鋼
|
主要結構尺寸
|
DN
|
H
|
D
|
D1
|
N-d
|
b
|
|
300
|
340
|
445
|
400
|
12-23
|
26
|
|
200
|
270
|
340
|
295
|
8-23
|
24
|
工作原理
當水池或水箱內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內閥瓣托起，密封面打開，閥門即開啟供水。當水位上升到控制線時，浮球閥關閉．閥瓣下移將密封面關閉，閉門停止供水
主要技術性能
|
公稱壓力(MPa)
|
1．0
|
1．6
|
2．5
|
|
殼體試驗壓力(MPa)
|
1．5
|
2．4
|
3．75
|
|
密封試驗壓力(MPa)
|
1．1
|
1．6
|
2．75
|
|
工作溫度
|
0～80℃
|
|
適用介質：
|
水
|

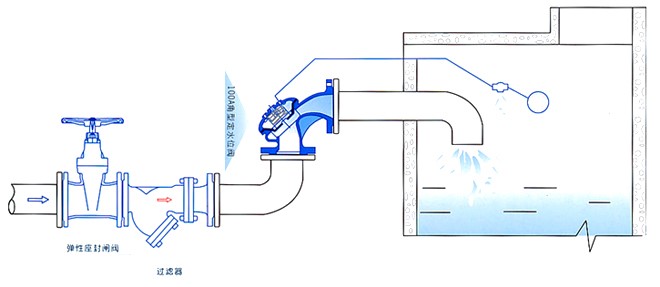

安裝示意圖
