產品簡介:
800X壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。壓差旁通平衡閥可提高系統的利用率，保持壓差的精確恒定值，并可最大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差旁通平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
產品簡介

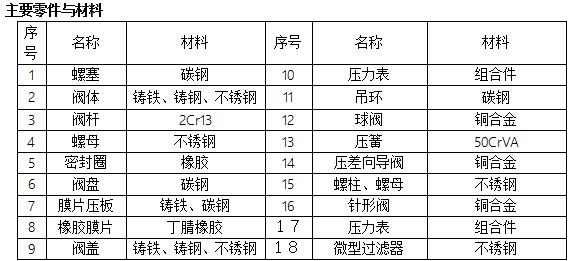

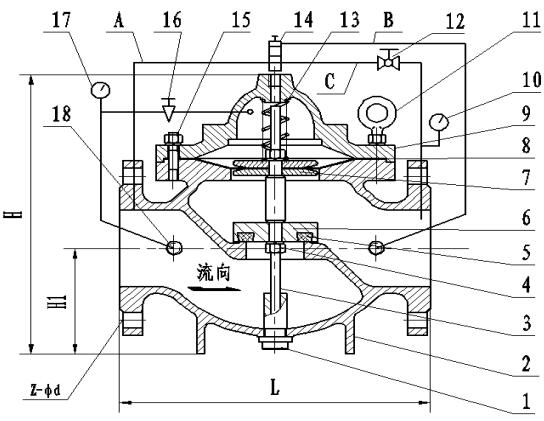

本公司生產的壓差（旁通）閥主要應用于空調系統供／回水之間，保證供／回水之間的壓差于一固定值，提高系統能量的利用率，降低噪音，以及防止過大壓差對系統設備的損壞，800X壓差平衡（旁通）閥優越于其他平衡閥的地方在于它沒有執行機構。完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。 該閥由主閥、壓差向?qū)чy、針形閥、球閥、微型過濾器等組成。如下圖所示。
工作原理：
當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此壓差通過接管作用于導閥膜片兩側，改變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋?zhàn)饔檬怪鏖y進出口間壓差穩定在設定值上。
安裝調試與維護
1. 在裝卸到目的地后，首先按說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無對閥門進行損壞，各種零件是否完整。檢查相應法蘭與閥門的法蘭的壓力等級，公稱通徑相是否一致，以保持管路的暢通。
2. 安裝前要徹底清除管道內的雜物，通水前要徹底沖洗管路系統。安裝于供／回水管路系統之間，最佳安裝方式是水平安裝在管線上閥蓋朝上。要注意主閥體外的流向標示箭頭，依方向安裝，安裝后應確保沒有管路應力作用在閥體及閥內部件上。
3. 主閥前要裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于維修。
4. 壓差向?qū)чy之感應壓力的管道應直接接在供／回水管道上，以達到能準確反應供回水之間的壓差，為安裝使用的方便，可在感應管道上裝上小球閥。
5. 使用前先檢查所有的閘閥，球閥、針閥是否在全通狀態。
6. 設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。觀測供／回水之間的壓力根據壓差值調整差向?qū)чy，擰開向?qū)чy之上的頂帽，用活動扳手旋轉頂部螺桿，從上往下看，順時針?lè)较蛐D(zhuǎn)時壓差增加，逆時針?lè)较蛐D(zhuǎn)時為減小壓差，調節到所需壓差時擰上頂帽。此時不論管道壓力如何。壓差都會保證在設定的值。
7. 主閥的動作速度可由針閥進行調整，當順時針旋轉動作減慢，當逆時針旋轉時動作加快。正常情況下，針閥已設定好，而不需要再進行調整。
8. 應定期檢查供／回水之間的壓差是否在所需的范圍內。如果供／回水之間的壓差小于設定值：檢查主閥是否被異物堵塞，造成無法關閉，檢查針閥是否被完全關閉或幾乎關閉；如果供／回水之間的壓差大于設定的值：檢查出口球閥是否關閉，向?qū)чy被除數異物堵塞。
9. 漏水、零件損壞，操作困難，以及其它的主要缺陷應由專業維修人員進行修理。如果在工地直接修理，需帶各式工具到現場，關閉兩端閘閥，如損壞時缺少零件需與生產商聯系。
產品參數:
壓差旁通平衡閥 800X
產品名稱 : 壓差旁通平衡閥 800X
型號： 800X
口徑： 50～450mm
壓力： 1.0MPa、1.6MPa
材質： 鑄鋼、鑄鐵、不銹鋼

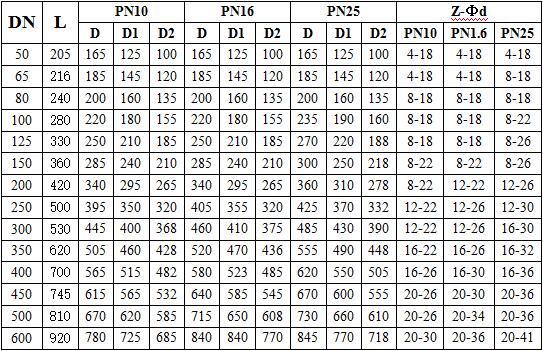

部分產品主要結構尺寸（模具更改恕不另行通知）

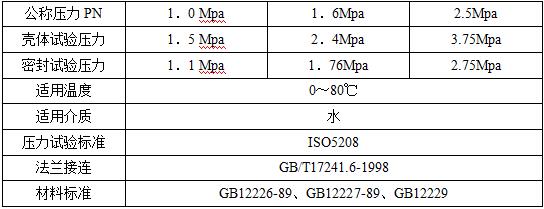

主要技術性能：
