產品簡介:
該閥是用來安裝在管路中,作業遙控開啟和關閉的閥門,可取代用來啟閉閘閥或蝶閥的大型電動裝置,體積小,重量輕,維修簡單,使用方便,安全可靠.
產品簡介
該產品是我公司工程技術人員參照國內外先進產品進行設計和制造的。閥體采用了全通道流線型設計，流體阻力小，流量大密封效果好。在主閥上裝了以電磁閥為導閥的導管控制系統，利用水力操作，常用于給排水及工業系統中自動控制，作業控制開啟和關閉閥門，同時可加裝速度調控裝置�？扇〈脝㈤]閘閥蝶閥的大型電動裝置，且體積小、重量輕、維修簡單、使用方便、安全可靠。歡迎選購！
結構形式

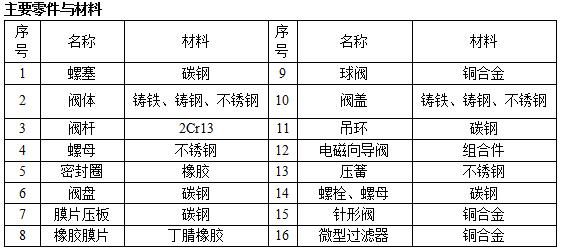

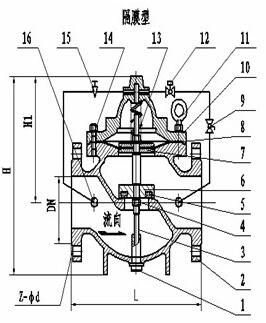

該閥由主閥、調節閥、球閥、電磁向?qū)чy等組成。按不同管位的需求，可分為隔膜式和活塞式，如下圖所示。
工作原理：
此閥內由兩個水腔組成，缸套外水腔的截流口為水流通過（截流口開啟最大面積接近管位面積）缸套內的為壓力調節室。當水泵開始工作時閥門進水端的水流依次通過微型過濾器、調節閥、壓力調節室、電磁向?qū)чy、球閥、排泄到出口。此時電磁導向閥通電（電磁閥與泵電機工作同步），處于常開狀態。而由于調節閥閥門開度小，并且入口導管比出口導管直徑小，所以調節室內的排泄速度大于補水速度。因此，調節室內的壓力減小。一直作用在主閥盤下面的壓力將主閥盤托起，從而打開主閥向下游供水。當需要停止供水時，水泵電機停止工作，電磁導向閥由于斷電處于常閉狀態，并且下游的水開始回流，和閥盤的自重使截流口迅速關閉90%，剩余10%利用導管把閥后的壓力傳到上水腔，由于電磁閥的作用，上水腔的壓力逐漸增大，最終使主閥盤嚴密關閉，防止了下游的水回流，維護了水泵電機，也起到了緩閉消聲的作用。

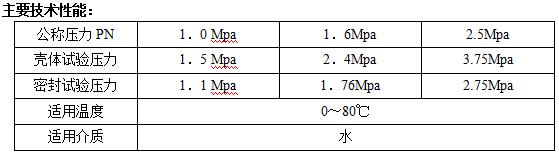

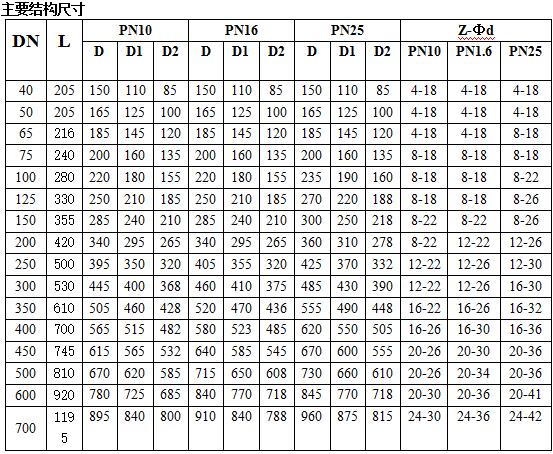

產品參數:
產品名稱 : 600X型水力電動控制閥
型號： 600X
口徑： 40～800MM
壓力： 1.0～2.5Mpa
材質： 鑄鐵
壓力等級：PN10、PN16、PN25 隔膜式:DN20～450
隔膜式：DN350～700
