產(chǎn)品簡介:
產(chǎn)品簡介
100S角隔膜式排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉定池底部，用以排除池底沉定的泥和污物。角型隔膜式排泥閥的內(nèi)部為丁晴橡膠隔膜，并設計為角型結構，利用污物的順利排除，安裝方便，使用壽命長。
結構形式
該閥由主閥、閥桿、閥瓣、上蓋等組成。外部由球閥和電磁閥等組成。如下圖所示。
主要零件與材料
|
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
鑄鐵
|
6
|
球閥
|
銅
|
|
2
|
膜片
|
丁晴橡膠
|
7
|
電磁閥
|
組合件
|
|
3
|
膜片壓板
|
碳鋼
|
8
|
彈簧
|
不銹鋼304
|
|
4
|
上蓋
|
鑄鐵
|
9
|
螺栓螺母
|
碳鋼
|
|
5
|
針型閥
|
銅
|
10
|
閥桿
|
2Cr13
|
|
|
|
|
11
|
閥瓣
|
碳鋼
|
主要結構尺寸
|
DN
|
H
|
D
|
D1
|
N-d
|
b
|
|
300
|
340
|
445
|
400
|
12-23
|
26
|
|
200
|
270
|
340
|
295
|
8-23
|
24
|
主要技術性能
|
公稱壓力(MPa)
|
1．0
|
1．6
|
2．5
|
|
殼體試驗壓力(MPa)
|
1．5
|
2．4
|
3．75
|
|
密封試驗壓力(MPa)
|
1．1
|
1．6
|
2．75
|
|
工作溫度
|
0～80℃
|
|
適用介質(zhì)：
|
水
|

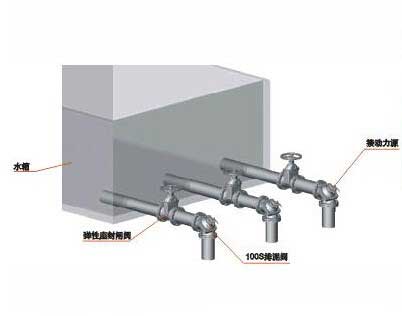

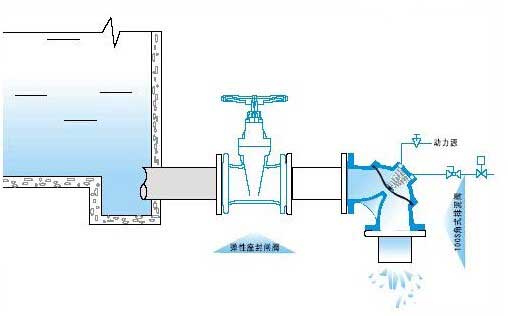

安裝示意圖
