產品簡介:
產品簡介
該產品是我公司工程技術人員參照美國、法國和國內同類型的先進產品進行設計和制造的。閥體采用了全通道流線型設計，流體阻力小，流量大，密封效果好。由于在主閥上配裝民導管控制系統，利用水力自動操作，可使主閥盤得到最佳的開啟或關閉速度，從而防止了水錘及水擊現象產生，以達到緩閉消聲的效果。該產品是高層建筑給水系統以及其它給水系統防止水倒流的理想境界產品，歡迎選購。
產品結構

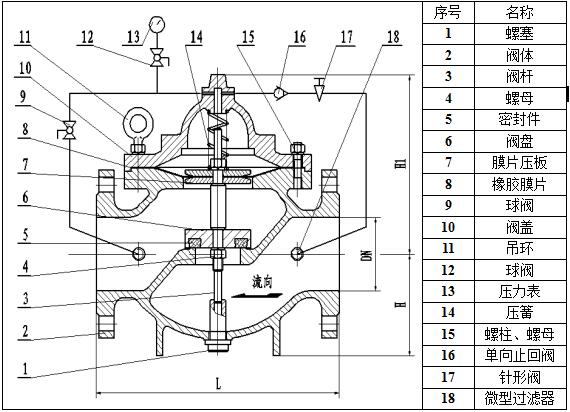

該閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成，由于導閥、針閥、球閥、微型過濾器和壓力表等要用導管與主閥相連接，所以統稱為導管控制系統，如下圖所示：
工作原理
當管道從閥門的進水端進水時，通過微型過濾器、針形閥、單向閥、的水進入閥蓋的控制室后，再經球閥排泄到下游。由于針形閥開度小，一般打開1/4圈即可，所以控制室內排泄速度大于入口補水速度，由此控制室的壓力減小，一直作用在主閥下面的入口壓力將主閥盤托起，從而打開主閥盤向下游供水。當管道停止供水時，下游的水開始往回流。由于單向閥的作用，一部分回的水由球閥進入閥蓋控制室后不能流出，并逐漸增加壓力，最后使主閥盤嚴密關閉，防止了下游的水回流并起到了緩閉消聲的作用

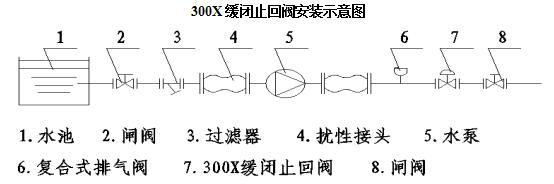

安裝和調節
1． 主閥最佳的安裝方式地水平安裝在管線上，閥蓋朝上，其它安裝方式也可達到使用功能。
2． 安裝前要徹底清除管道內的雜物，安裝時要注意主閥體外的標志箭頭，依方向安裝。
3． 主閥前要安裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修。
4． 通水前必須徹底沖洗管道。
5． 試水時，要慢慢開啟主閥前的閘閥，慢慢增加壓力，同時注意主閥體外的控制管路是否漏水。
6． 主閥上過濾器要定期清洗。
7． 針閥和球閥配合調節，可得到最佳的開啟和關閉速度。
產品參數:

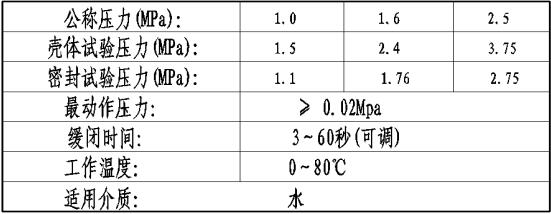

主要性能參數

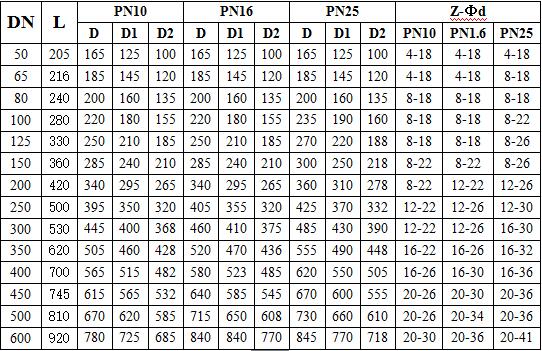

部分產品主要尺寸(模具更改恕不另行通知)
